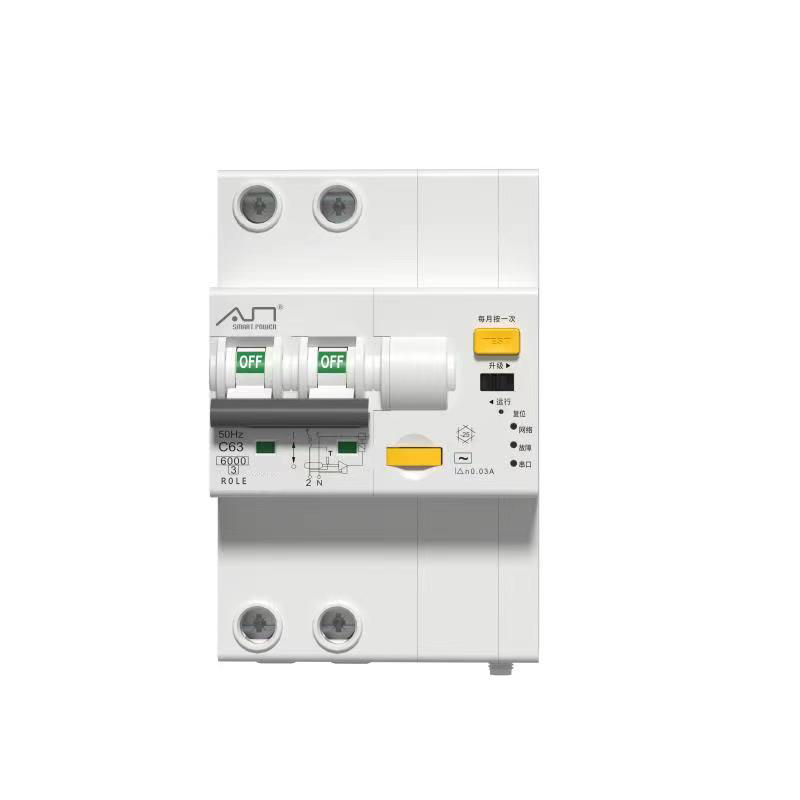

R0 系列智能斷路器,是安心智能技術股份有限公司針對智慧安全用電及能耗管理 系統所開發的建筑電氣終端配電裝置。
該產品為物聯網智能斷路器,采用電子技術控制傳統斷路器正常運行,智能顯示 設備狀態信息,包括電壓、電流、功率、用電量以及各種故障狀態(過欠壓、漏電、 過載、過溫等)信息等。本產品為獨立的設備可以查看設備的一些信息及相關參數的 設置,操作更人性化。該產品聯網后可在手機 APP 端顯示產品信息、遠程控制等。
R0 系列智能斷路器有著廣泛的用途,可以應用于各種智能建筑用電、工業用電管 理系統及能效管理系統等。
·遠程控制:遠程開合閘、遠程鎖控、定時任務;
·本地控制:本地開合閘、本地漏電實驗。
·集中管理:多終端遠程控制設備,批量遠程管理設備,讓用電調度更及時(云平臺 收集處理用電數據,PC 端多節點管理, 移動端便捷操控、時實查看、接收報警信息, 移動端:便捷操控、時實查看、接收報警信息);
·自動保護:定時自動完成漏電保護功能自檢,自復式過欠(失)壓保護,設自動巡 檢,故障消除則自動恢復,不影響正常供電;
·自主設置:在額定值下根據線徑選型自動限定功率使用、自主設定配電參數(如限 電流、限功率、限定線溫等),遠程設定用電保護預警值;
·常態記錄:記錄用電常態,用于防止“偷電”或檢測路上設備工作狀態;
·故障提示功能:智能監測設備運行狀態,設備異常時 及時保護設備并提醒用戶;
·實時監控:24 小時用電線路巡檢,實時查看電壓、電流、電功率、用電量、溫度等 數據,用電情況通過工具類軟件終端可視化,用電更放心;
·聯網模塊功能:內置聯網模塊(包括 wifi、NB、4G 等),通過聯網傳輸,在 APP 端顯示設備狀態、故障信息、用電統計等,并且可以遠程控制;
·對接智能系統:對接各類智能控制系統及各類傳感器實現智能聯動;
·大數據:統計總線路及單線路的能耗,并通過大數據分析挖掘生成圖表,作為科學 計劃用電的依據。
·海拔高度:<2000M
·環境溫度:-5℃~+40℃,24h 平均值≤+35℃。
·大氣條件:+40℃時,空氣的相對濕度≤50%;在較低濕度下可允許較高的相對濕度, 例如在+20℃時,空氣的相對濕度為 90%。
極數 | 2P/4P |
額度電壓 | 220V/380V |
額度電流 | (16/20/25/32/63)A |
瞬時脫扣器類型 | C |
機械壽命(0~C) | 10000 |
與云端通訊接口 | WIFI、4G |
RS485 接口波特率 | 9600bps |
無線標準 | 802.11b/g/n |
頻率范圍 | 2.412GHZ~2.4384GHZ |
接收靈敏度 | >-92dBm |
發射功率 | <16dBm |
功能 | 2P | 4P |
分斷電流 | lcs=lcu≤6000A | lcs=lcu≤6000A |
控制方式 | 手自動一體控制 | 手自動一體控制 |
漏電保護 | 漏電斷路時間 ≤0.1s | 漏電斷路時間 ≤0.1s |
功率限定 | 超限定功率 5S 后 斷路 | 超限定功率 5S 后 斷路 |
漏保自檢 | 可設置自檢 | 可設置自檢 |
過壓保護 | 除 1P 外,≥263V 10s 內斷路保護;≥250V 預警,≤190V 預警 | ≥263V 10s 內斷路保 護;≥250V 預警,≤ 190V 預警 |
額定電壓 | 220/230V | 380/400V |
額定電流 | 16.25.32.40.63 | 16.25.32.40.63 |
通訊方式 | RS485 | RS485 |
脫扣特性 | C 型瞬時脫扣 電流 5-10In | C 型瞬時脫扣 電流 5-10In |
環境溫度 | -5℃~40℃ | -5℃~40℃ |
相對濕度 | ≤95% | ≤95% |
短路保護 | ≤0.04s 斷電時間 | ≤0.04s 斷電時間 |
3.3 2P 漏電開關功能
·本地把手手動開合閘
·漏電試驗:按鍵后,則試驗漏電保護功能是否正常
·本地安全鎖:正常狀態;鎖定狀態(手動、遠程無法控制)
·設備狀態指示:常亮(設備正常);閃爍(設備有故障狀態或為升級狀態)
·故障跳閘:欠壓、過壓、過載、過流、短路、過溫、電量用完、漏電保護
·電壓檢測
·電流檢測
·漏電流檢測
·本地把手手動開合閘
·漏電試驗:按鍵后,則試驗漏電保護功能是否正常
·本地安全鎖:正常狀態;鎖定狀態(手動、遠程無法控制)
·設備狀態指示:常亮(設備正常);閃爍(設備有故障狀態或為升級狀態)
·故障開閘并鎖定:欠壓、過壓、過載、過流、短路、過溫、電量用完、漏電保護
·電壓檢測
·電流檢測
·漏電流檢測
·可通過安卓市場或是 App Store 搜索“云智能”app 并下載安裝使用。
·使用手機號碼注冊登錄
·注冊界面:輸入手機號碼和密碼,接收驗證碼即可注冊
·登錄主頁面:輸入用戶名和密碼,點擊登錄后,與云端進行通信校對輸入的用 戶名和密碼是否正確,如果正確并且與用戶綁定手機一致(這里加入了安全驗 證機制)然后跳轉到設備頁面,否則就彈出錯誤提示
·第一步:點擊右上角“+”鍵進入添加設備界面
·第二步:點擊右上角進入掃描模式
·第三步:掃描設備二維碼即可添加
·過溫檢測:
·使能開關:是否開啟過溫檢測功能
·分閘開關:當溫度過高時預警或者跳閘。
·過欠壓檢測:
·使能開關:是否開啟過欠壓檢測功能
·分閘開關:當發生過壓或欠壓時時預警或者跳閘。
3.6 設備名稱修改
·點擊紅色方框內按鍵進入設備設置界面
·點擊設備名稱進入設備名稱修改界面
·將設備重命名并點擊確認即修改完成
·點擊主界面右下方我的進入賬號信息界面
·點擊設備共享進入共享設置
·選擇要共享的設備點擊右上角下一步(我的設備 為可共享,共享設備為共享到此賬號的設備不可共享)
·輸入被共享賬號點擊右上角提交
·點擊紅色方框內按鍵進入設備設置界面
·非管理用戶無法修改設備名稱、共享及查看消息
·設備設置界面進入消息記錄
·可根據類型選擇所要查看的信息,同時可以對推送消息進行設置
·欠壓故障:設備自動檢測輸入電壓,當輸入電壓低于設定值(50-160V)時則為 欠壓。若欠壓保護功能開啟:設備跳閘并報警;欠壓保護功能不開啟則無動作
·過壓故障:設備自動檢測輸入電壓,當輸入電壓高于設定值(270-400V)時則 為過壓。若過壓保護功能開啟:設備跳閘并報警;過壓保護功能不開啟則無動 作
·過流保護:設備通過互感器檢測實時電流,當檢測到的電流達到設定值(1-80A) 則為過流。若過流保護功能開啟:設備跳閘并報警;過流保護不開啟:達到用 戶設定值無動作但達到傳統開關額定電流值開關自動跳閘
·過載保護:設備通過得到的電流和電壓計算功率,當檢測到的功率達到設定值 (100-14490W)則為過載。若過載保護功能開啟:設備跳閘并報警;過載保護 不開啟:達到用戶設定值無動作但電流達到傳統開關額定電流值開關自動跳閘
·過溫保護:設備自動檢測設備溫度,當設備溫度達到設定值(30-85°)則為過 溫。若過溫保護功能開啟:設備跳閘并報警;過溫保護不開啟則無動作
·漏電保護:漏電保護器設備通過零序互感器檢測漏電流,當漏電流達到 30mA 時,設備跳閘。
·短路保護:設備短路自動跳閘,開關上報信息
·電量用完保護:用戶設置限定電能成功開始,用戶設定值(0-6553KW·h)每 消耗 1KW·h 數值減 1 直到數值減到 0 時為電量用完。若電量用完保護功能開啟:則設備跳閘并報警;若電量用完保護不開啟 則無動作。當數值到 0 時會自動解除限定電能
配網問題 | |
通電后掃碼配網失敗 | 安裝通電后半小時內沒有綁定設備, 需斷電重啟后再掃碼綁定。 |
設備使用不正常 | |
設備安裝好后綠燈閃爍 | 撥動開關在右端升級處,應播到左端 運行處。 |
設備遠程合不上閘 | 1 檢查 APP 是否開啟了遠程鎖定 2 是否手動分閘,先手動合閘后再在 APP 上操作能不能合閘分閘 3 安全鎖是否拔出 |
注:如果有一些無法解決的問題,請及時與我們公司的售后服務部門聯系。
所有售給用戶的新裝置,在售給用戶之日起一定年限內,對其因設計、材料和工 藝缺陷引起的故障實行免費質量保證。如經認定產品符合上述質保條件,供應商將免 費修復和更換。
供應商可能要求用戶將裝置寄回生產廠,以確認該裝置是否屬于免費質保范圍, 并修復裝置。
以下裝置的問題不屬免費質保范圍:
·由于不正確的安裝、使用、存儲引起的損壞;
·超出產品規定的非正常操作和應用條件;
·由非本公司授權的機構或人修理了的裝置;
·超出免費質保年限了的裝置。
