1 設備簡介
1.1 概述

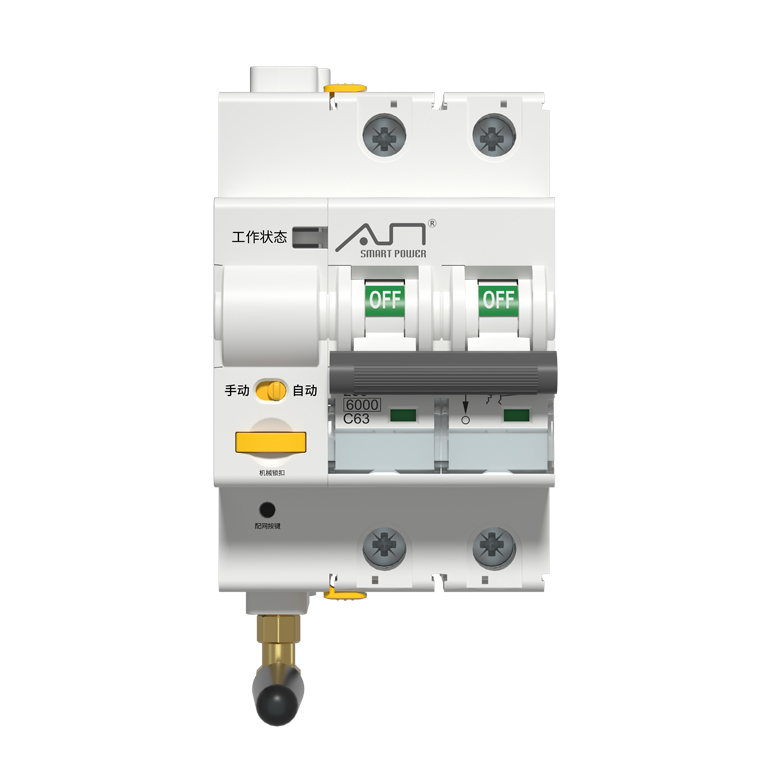

R3智慧開關,是安心智能技術股份有限公司針對智慧安全用電及能耗管理系統所開發的建筑電氣終端配電裝置。
該產品為物聯網智能斷路器,采用電子技術控制傳統斷路器正常運行,具有遠程開合控制, 本地模式選擇,定時開合設置等。
1.2 主要功能
· 遠程控制:遠程開合閘、 定時任務;
· 本地控制:本地開合閘 ,模式選擇;
· 短路保護:出現短路故障自動跳閘;
· 聯網模塊功能:內置聯網模塊 WIFI ,通過聯網傳輸,在 APP端實現遠程控制;
· 獨立供電;
· 485及干接點信號:可通過本地485或干接點信號進行控制及狀態反饋。
2 技術指標
2.1環境條件
·海拔高度:<2000M
·環境溫度:-5℃~+40℃,24h平均值≤+35℃。
·大氣條件:+40℃時,空氣的相對濕度≤50%;在較低濕度下可允許較高的相對濕度,例如在+20℃時,空氣的相對濕度為90%。
2.2規格參數
極數 | 1P/2P/3P/4P |
額定電壓 | AC240V/415V |
額定電流 | 6A、10A、16A、20A、25A、32A、40A、63A |
瞬時脫扣器類型 | B、C、D |
機械壽命(0~C) | 10000 |
2.4 分路技術參數
1P、2P | 3P、4P | |
分斷電流 | lcs=lcu≤6000A | lcs=lcu≤6000A |
控制方式 | 手自動一體控制 | 手自動一體控制 |
漏保 | 無 | 無 |
額定電壓 | 220/240V | 380/415V |
額定電流 | 6A、10A、16A、20A、25A、32A、40A、63A | 6A、10A、16A、20A、25A、32A、40A、63A |
通訊方式 | WIFI、485、干接點 | WIFI、485、干接點 |
脫扣特性 | B、C、D型瞬時脫扣 電流5-10In | B、C、D型瞬時脫扣 電流5-10In |
環境溫度 | -25℃~70℃ | -25℃~70℃ |
相對濕度 | ≤95% | ≤95% |
短路保護 | ≤0.04s斷電時間 | ≤0.04s斷電時間 |
3 遠程功能說明(詳見說明書)
4 質量保證
4.1 質量保證
所有售給用戶的新裝置,在售給用戶之日起一定年限內,對其因設計、材料和工藝缺陷引起的故障實行免費質量保證。如經認定產品符合上述質保條件,供應商將免費修復和更換。
供應商可能要求用戶將裝置寄回生產廠,以確認該裝置是否屬于免費質保范圍,并修復裝置。
4.2 質保限制
以下裝置的問題不屬免費質保范圍:
·由于不正確的安裝、使用、存儲引起的損壞;
·超出產品規定的非正常操作和應用條件;
·由非本公司授權的機構或人修理了的裝置;
·超出免費質保年限了的裝置。
5 聯系我們
安心智能技術股份有限公司
地址:浙江省樂清市經濟開發區緯十七路288號
郵編:325600
總機:0577--62585566
傳真:0577--62585566
技術服務(售后)電話:
網址:www.gloentec.com
